Você sabe como fazer uso da reta de carga?
POLARIZAÇÃO DC -- PONTO QUIESCENTE
O ponto quiescente de um transístor refere-se a polarização DC, sem sinal.
Na prática, costuma-se calcular esse ponto com bastante precisão através da reta de carga, a partir das curvas características fornecidas pelo fabricante.
A grande vantagem da reta de carga é que, pode-se através de uma rápida análize determinar pontos de polarização para vários valores de corrente de coletor, emissoe, tensão entre coletor e emissor, etc.
Vcc = Vrb + Vbe
Vcc = Rb.Ib + Vbe
Vcc - Vbe = Rb.Ib
Rb = Vcc - Vbe/Ib
Rb = 12 - 0,7/30 uA
Rb = 11,3/30 uA
Rb = 376,600 ohms
*****************
"Bcc" = 100
Ic = Bcc.Ib
Ic = 100.30 uA
Ic = 3mA
Vrc = Ic.Rb
Vrc = 3mA.2000
Vrc = 6
*************
Vce = Vcc - Vrc
Vce = 12 - 6
Vce = 6
************
Ie = Ic+ Ib
Ie = 3mA + 30 uA
Ie = 3,03mA
Para facilitar e agilizar. Ao invés de usar a lei de Kirchhoff na malha de base e coletor, podemos usar a lógica!!! Um exemplo: se a fonte é de 12v e Vbe de 0,7v então: 12v - 0,7 = 11,3 que é a tensão sobre o Rb, e se temos Vrb e Rb então: Vrb / Rb = Ib que multiplicado por Bcc será igual à Ic, entendeu? Qualquer dúvida é só entrar em
Ic = 0 então Vce = 12
Vcc - Vrc - Vce - Ve = 0
Vce = 12 - 0 - 0
Vce = 12
Se
Vce = 0
então
Vrc = 12
logo
Irc = Vrs / Rc =
Irc = 12 / 2000 Irc = 0,006A
Ic = 0,006A = 6, e - 3 ou 6.10 -³
IcQ = 0,003A= 3, e - 3 ou 3.10 -³
VcQ = 6V
Rb = 376,6 k ohm

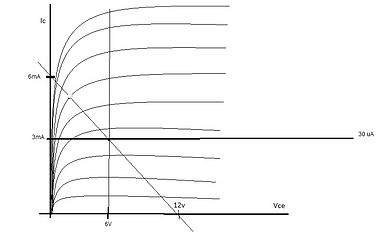

Podemos traçar a reta de carga agora.
Jacobson
Bom, é isso. Qualquer dúvia mande um i-mail etravés da página de contato.

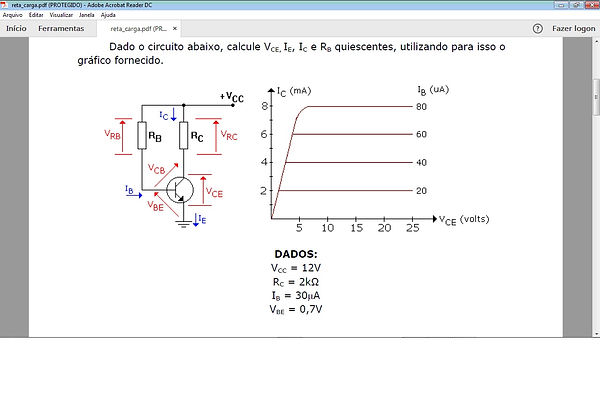

Baixe o PDF sobre "A RETA DE CARGA"
***********************************************************************************************************
Você sabe quando um diodo ZENER está atuando ou não?
R2
----------- x Vcc
R1 + R2

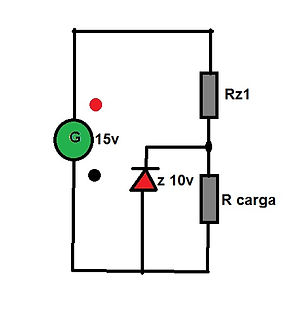

Vcc = 16 v
Vz = 10 v <------
R2 = 1200 ohms (carga)
R1 = 1000 ohms (zener)
1º teste
R2 = 1200 ohms (carga)
1200 / 2200 = 0,54545 . 16 = 8,73 v
Z não atua pois 8,73 < 10
***********************************
2º teste
R2 agora vale 2200 ohms
2200/3200 = 0,6875 x 16 = 11 v
Z atua pois 11 > 10
Qualquer Zener utilizando tensões de trabalho menores que 11 volts pode ser usado nesta configuração desde que
se respeite a sua I e P de dissipação ok?
